Површински филц од угљеничних влакана за намотавање филамента

Намотавање филамента се углавном односи на постављање арматуре, угао намотаја и чврстоћу ламината. Али површински слој такође утиче на то како готови композит изгледа и понаша се током производње.

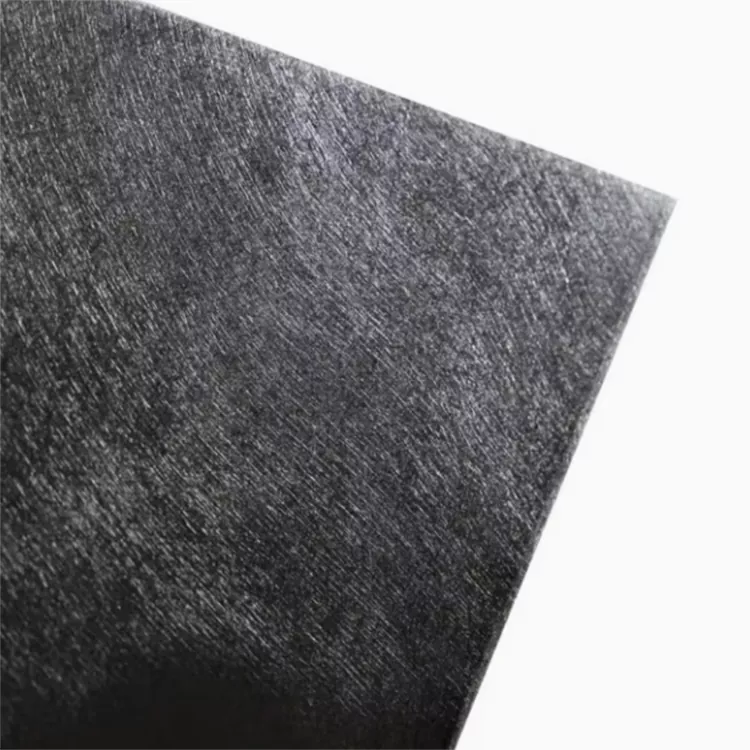

Површински филц од угљеничних влакана за намотавање филамента је неткани материјал направљен од сецканих угљеничних влакана. Користи се као распоређени слој од угљеничних влакана на цилиндричним и закривљеним композитним деловима, где само појачање главног намотаја може оставити изражен узорак влакана.

Филц није замена за континуирано структурно ојачање. Има другачију улогу у ламинату: покривање површине, дистрибуцију влакана и интеракцију са системом смоле.

Површински слој у намотају филамента

Композитни део ране обично садржи неколико слојева. Континуирано ровинг или тканина обезбеђује потребно појачање, док смола везује влакна у готов ламинат.

A carbon fiber felt can be added as a separate surface layer. Its chopped fibers are distributed through a non-woven structure rather than arranged as continuous yarns. This makes the material suitable for covering curved surfaces and reducing the visual pattern of the underlying reinforcement.

Слој се може поставити изнутра, споља или на другу одређену локацију у ламинату. Његов положај је одређен конструкцијом готове компоненте.

Апликације за композитне производе за ране

ФРП и ЦФРП цеви

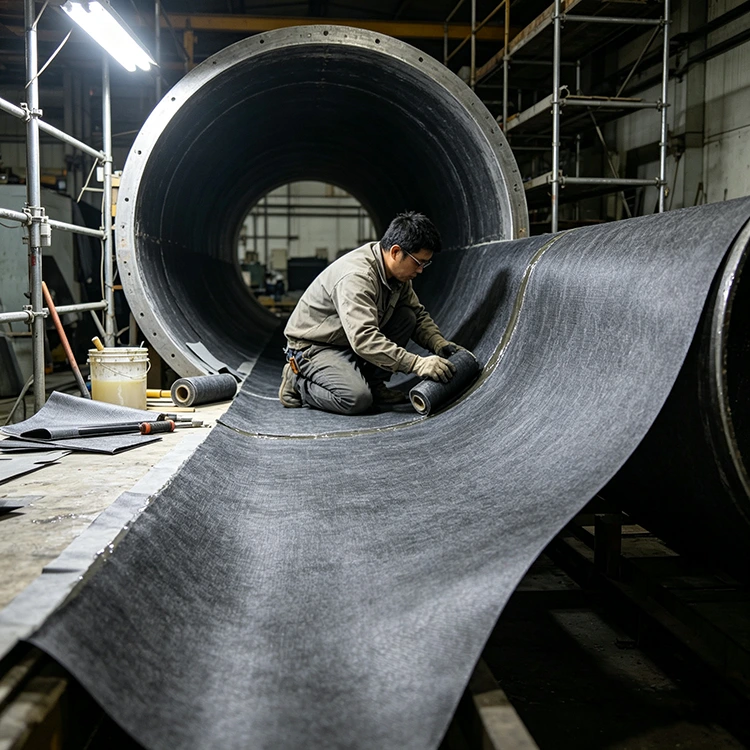

Композитне цеви се обично производе преко цилиндричног трна са ојачањем намотаним под различитим угловима. Површински филц се може уградити у унутрашњи или спољашњи слој када је потребна распоређена површина од угљеничних влакана.

Такође обезбеђује непрекиднију покривеност влакнима преко шаблона намотаја. На коначну површину, међутим, утичу смола и процес очвршћавања, као и филц.

Резервоари за складиштење хемикалија

Резервоари са филаментним влакнима често комбинују системе од стаклених влакана, угљеничних влакана и смоле у ​​различитим позицијама ламината. Карбонски филц се може користити тамо где наведена конструкција захтева површински слој на бази угљеника.

За хемијске услуге потребно је узети у обзир комплетан ламинат. Избор смоле и ускладиштени медијум су посебно важни.

Посуде под притиском

Посуде под притиском захтевају контролисано постављање арматуре и углове намотавања јер ламинат носи унутрашњи притисак. Слој од филца има другу функцију од главног структуралног намотаја.

Из тог разлога, структурну арматуру и површински слој треба посебно специфицирати у пројекту ламината.

Друге компоненте ране

Друге могуће примене укључују композитне ваљке, индустријске цеви, цилиндрична кућишта и одабране ЦФРП компоненте. Заједничка карактеристика је закривљена или цилиндрична површина формирана поступком намотавања.

Структура сецканих влакана

Разлика између филца и ткане карбонске тканине почиње од структуре влакана.

Тканина користи непрекидна предива распоређена у дефинисаним правцима. Одабире се када је потребно усмерено ојачање.

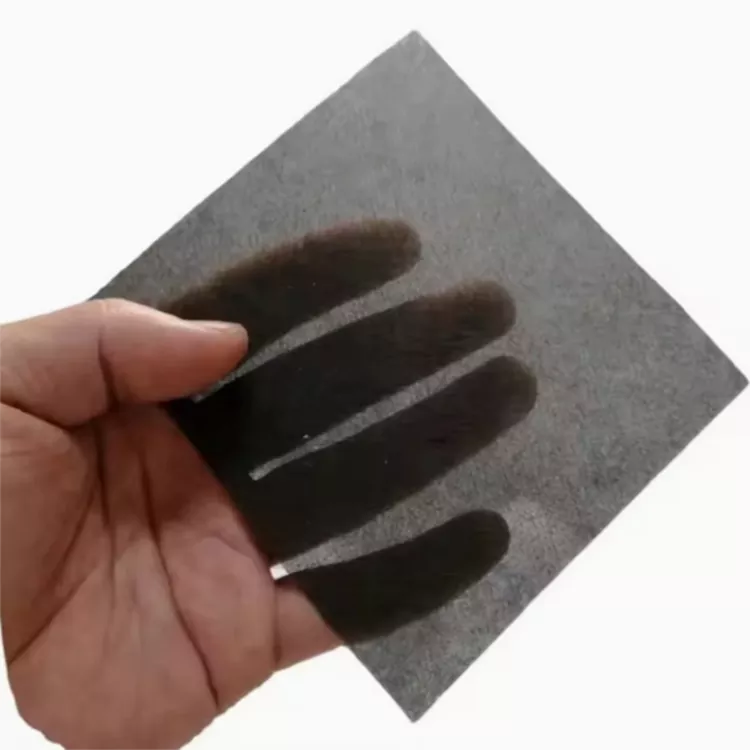

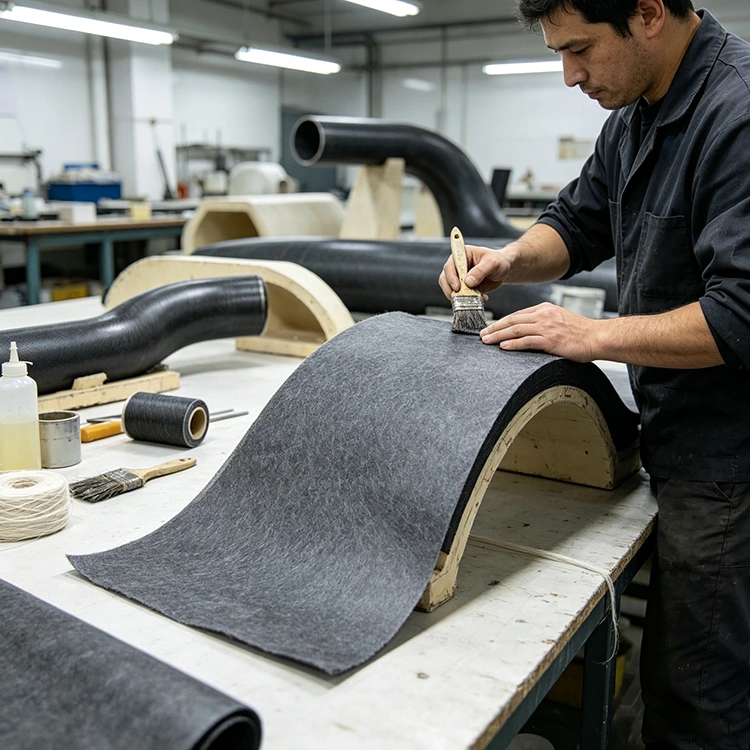

Филц од карбонских влакана користи сецкана влакна распоређена кроз неткани слој. Не постоји фиксни узорак предива од 0° или 90°. Као резултат, филц се може ширити по закривљеној површини без увођења исте структуре правца.

Ово чини филц и ткану тканину комплементарним материјалима, а не директним еквивалентима. Један обезбеђује контролисану оријентацију арматуре; други обезбеђује дистрибуирану површинску покривеност.

Смола која се влаже током намотавања

Влажење смоле је једна од практичних тачака које треба проверити приликом увођења филца у постојећи процес намотавања.

Смола мора да продре у структуру сецканих влакана пре очвршћавања. Вискозитет смоле, садржај смоле, начин наношења, брзина намотавања и температура утичу на то колико брзо и равномерно се то дешава.

Иуруис испоручује материјал као неткани филц од угљеничних влакана. Његове перформансе током намотавања су и даље везане за смолу и услове обраде купца.

Пробна производња која користи стварни систем смоле је стога кориснија него судити о материјалу само на основу његове спецификације. Показује како се филц храни, прилагођава трну и влажи током стварног процеса.

Изглед површине након очвршћавања

Површина компоненте намотане филаментом често одражава узорак ојачања испод. Распоређени слој од филца може помоћи у стварању континуираније површине од угљеничних влакана.

Доступне спецификације површине су:

Сјајни

Мат

50% сјајан

Ове опције површине описују испоручени материјал. Они сами не одређују коначни изглед.

Формулација смоле, стање трна или калупа, температура очвршћавања и накнадна обрада могу променити изглед готовог композита.

Конфигурација материјала

Избор праве спецификације

Филц треба ускладити са стварним процесом намотавања. Величина производа, захтеви смоле и површине су корисније почетне тачке од саме дебљине.

Цомпонент Геометри

Пречник, дужина и закривљеност утичу на то како се материјал поставља и држи на трну. Права цев и велики резервоар могу захтевати другачије руковање током производње.

Ресин Систем

Наведите тип смоле и, где је могуће, њене нормалне услове обраде. Вискозитет и примена смоле имају директан утицај на влажење.

Површински захтеви

Наведите да ли је главни захтев покривеност влакнима, текстура површине или одређена завршна обрада. Доступне опције су сјајни, мат и 50% сјајни.

Димензије

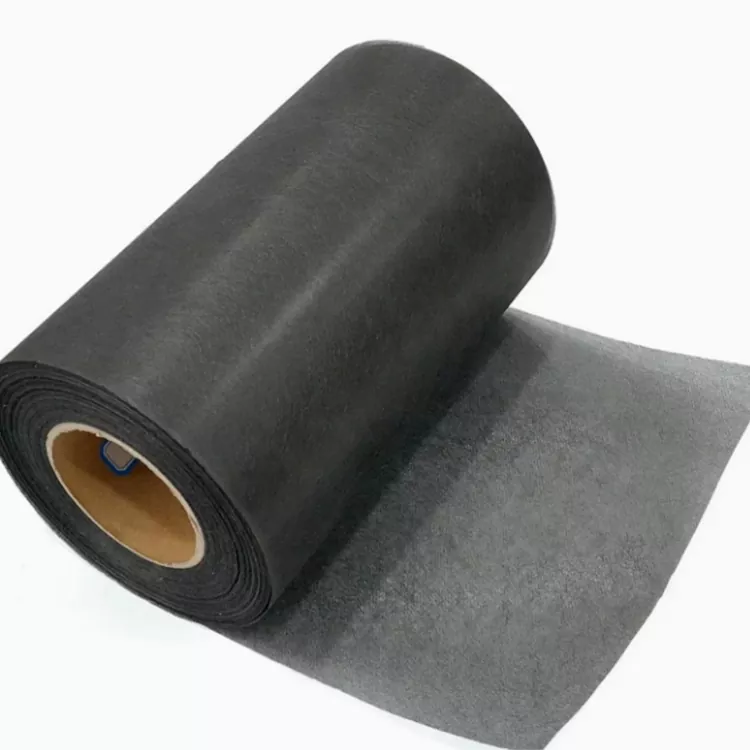

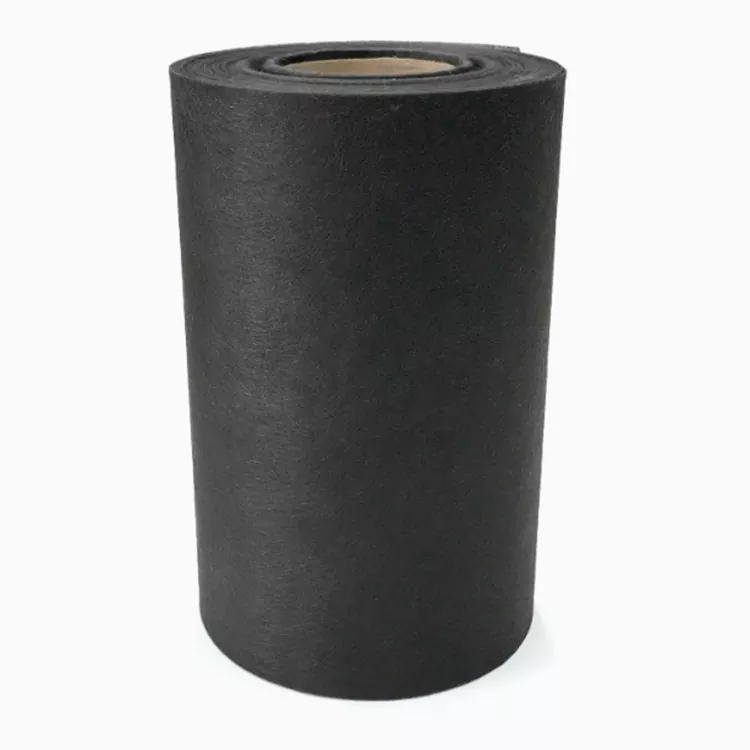

Стандардне ширине су 1 м и 1,25 м. Дебљина, дужина и димензије могу се направити према захтеву производње.

Услови намотаја

Брзину намотавања, наношење смоле и довод материјала треба узети у обзир када се филц користи на аутоматизованој или континуираној линији.

Проба на вијугавој линији

Мала производна проба може одговорити на питања која спецификација материјала не може. Филц се може проверити са уобичајеном смолом купца, брзином намотавања и условима очвршћавања.

Главне тачке које треба посматрати су:

· Храњење и руковање

· Подударност са трном

· Овлаживање смолом

· Дистрибуција влакана

· Стање површине након очвршћавања

· Компатибилност са постојећим ламинатом

Постојећа спецификација материјала, цртеж или узорак могу се користити када се филц уводи у успостављени процес намотавања.

За производњу композита намотаних филаментима

Површински филц од угљеничних влакана за намотавање филамента се испоручује за композитне цеви, хемијске резервоаре, посуде под притиском, ваљке, кућишта и друге намотане компоненте.

Стандардне ширине су 1 м и 1,25 м. Дебљина, дужина и димензије су доступне у складу са захтевима производње.

За специфичну примену, геометрија компоненте, систем смоле, положај ламината и захтевана завршна обрада дају основне информације за спецификацију.

ФАК

Шта је површински филц од угљеничних влакана за намотавање филамента?

То је неткани материјал од сецканих угљеничних влакана који се користи као површински или функционални слој у композитним структурама намотаним филаментима. Разликује се од континуиране арматуре која се користи за главни структурни слој.

Да ли се филц може користити на цилиндричним композитним производима?

Да. Неткана структура може пратити цилиндричне и закривљене површине. Стварно руковање зависи од спецификације филца, пречника производа и процеса намотавања.

Да ли је то исто што и ткана карбонска тканина?

Не. Ткана карбонска тканина садржи непрекидна предива у дефинисаним правцима. Филц садржи распоређена сецкана влакна и користи се за различите функције ламината.

Може ли се користити са епоксидном или винил естарском смолом?

Може се обрадити различитим системима смоле. Влажење зависи од вискозитета смоле, начина наношења, температуре, садржаја смоле и услова очвршћавања.

Које површинске завршне обраде су доступне?

Доступне спецификације су сјајни, мат и 50% сјајни. Коначни изглед такође зависи од смоле, трна или површине калупа и процеса очвршћавања.

Да ли се ширина и дебљина могу прилагодити?

Да. Стандардне ширине су 1 м и 1,25 м. Дебљина, дужина и димензије могу се прилагодити према апликацији.

Које информације су потребне за понуду?

Корисне информације укључују величину и облик компоненте, тип смоле, димензије филца, захтјеве површине и приближну количину. Постојећа спецификација материјала или узорак је од помоћи за нестандардне примене.

Могу ли се дати узорци?

Количине узорака се могу разговарати у складу са потребним димензијама и применом. Тестирање филца са стварном смолом и процесом намотавања даје директну референцу за производњу.
