Површинска простирка од карбонских влакана за слој ојачања

Површинске простирке од карбонских влакана се користе у композитним ламинатима када је потребан распоређени слој исецканих угљеничних влакана близу површине ламината или између слојева ојачања. Површинска простирка од карбонских влакана за слој ојачања је неткани материјал направљен од сецканих угљеничних влакана. Обично се користи уз главну структурну арматуру, са спецификацијом материјала одабраном у складу са конструкцијом ламината, системом смоле и процесом обликовања.

Ламинате Поситион

Композитни ламинат може да садржи ткану карбонску тканину, једносмерна влакна, стаклена влакна, материјал језгре и смолу у различитим комбинацијама. Сваки слој има дефинисану позицију и функцију.

Поједностављена конструкција се може уредити као:

Површински / смолни слој
↓
Царбон Фибер Сурфаце Мат
↓
Примарно ојачање угљеником или стакленим влакнима
↓
Основни или додатни слојеви ламината

Овај низ је само пример. Стварни положај је одређен дизајном дела и процесом производње. Отирач се углавном не користи уместо главне носиве арматуре.

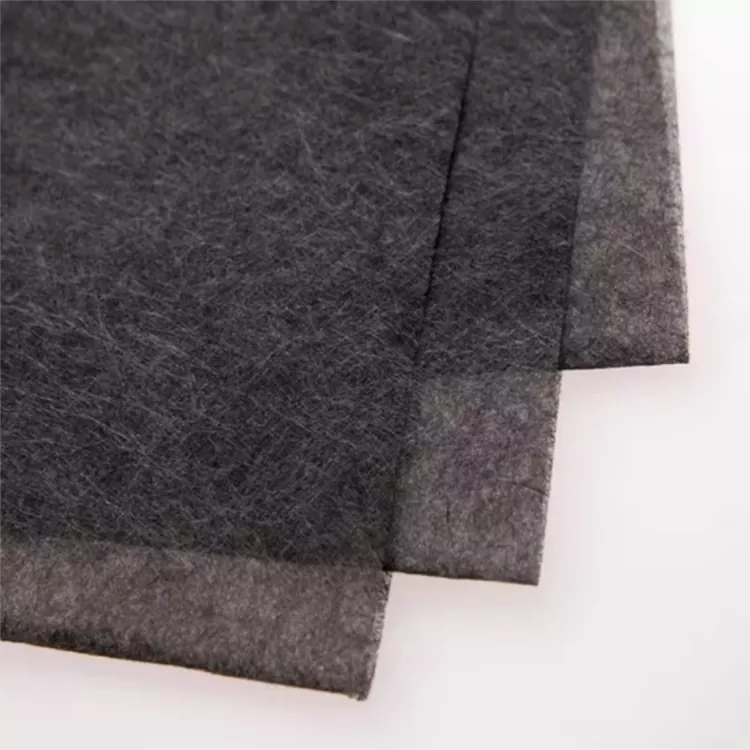

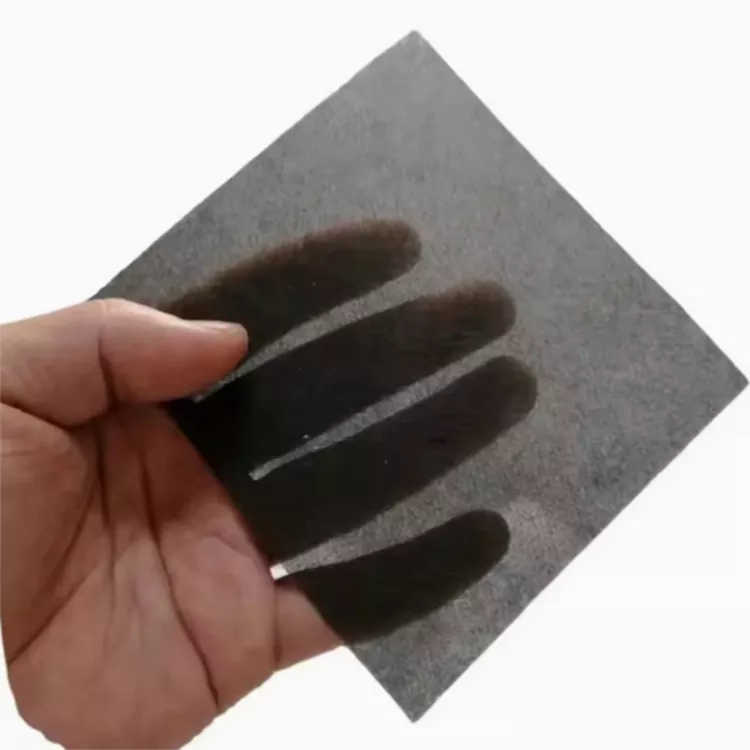

Структура материјала

Материјал се састоји од исецканих угљеничних влакана распоређених у неткану структуру простирке. За разлику од ткане карбонске тканине, влакна не прате фиксни распоред основе и потке.

Ова структура омогућава простирци да покрије површину без увођења другог дефинисаног смера влакана. Такође може да одговара закривљеним деловима профилисаног дела, у зависности од површинске тежине, дебљине и геометрије.

Материјал може послужити као површински слој, секундарни слој за ојачање или слој од угљеничних влакана унутар ламината од више материјала. Његов допринос готовом делу је одређен количином додатих угљеничних влакана, његовом позицијом у ламинату и околном арматуром.

Површинска простирка и конструкцијска арматура

Ова два материјала не треба бирати на истој основи. Структурна арматура се обично одређује према оптерећењу, правцу влакана и потребним механичким својствима. Површинска простирка се више бави дистрибуираном покривеношћу влакнима, конструкцијом ламината и локалним захтевима површине.

Избор тежине простирке

Површинска тежина је један од главних параметара при одређивању простирке од карбонских влакана. Лакши материјал се може користити тамо где је потребан само танак распоређени слој, док тежа спецификација додаје више угљеничних влакана ламинату.

Тежина треба узети у обзир заједно са дебљином и упијањем смоле. Захтевана спецификација се такође мења са позицијом простирке, бројем слојева арматуре и циљном дебљином готове компоненте.

Иуруис испоручује више спецификација површинске тежине уместо једне фиксне тежине. Купци могу дати постојећу спецификацију, цртеж ламината или узорак када је потребно ускладити одређену тежину.

Практичан низ избора је:

Површинска тежина → Дебљина → Садржај смоле → Положај ламината → Захтеви за готовим делом

Спецификација материјала

Типичне апликације

Материјал је намењен за композитне компоненте које садрже распоређени слој од угљеничних влакана. Стварна конструкција варира у зависности од геометрије дела, система арматуре и метода производње.

Аутомотиве Цомпонентс

Може се уградити у одабране панеле, поклопце, кућишта и унутрашње композитне делове где је слој од угљеничних влакана укључен у ламинат.

Индустријски композитни делови

Индустријске ливене компоненте могу комбиновати простирку са тканим, једносмерним или другим материјалима за ојачање да би се направио вишеслојни ламинат.

ЦФРП плоче и шкољке

За панеле, поклопце и структуре типа шкољке, неткани распоред обезбеђује дистрибуирану покривеност карбонским влакнима без додавања фиксног смера тканих влакана.

ФРП и ЦФРП производи

Отирач се може уградити у ламиниране ФРП или ЦФРП структуре где захтеви материјала захтевају сецкана угљенична влакна као један од слојева за ојачање.

Спортска опрема

Неки лаки композитни спортски производи могу да садрже исецкана угљенична влакна унутар вишеслојног ламината. Потребна тежина материјала и конструкција зависе од готове компоненте.

Смола и калупљење

Систем смоле и метода обликовања утичу на то како се сецкана влакна уграђују у ламинат. При одређивању материјала треба узети у обзир вискозитет смоле, влажење, услове очвршћавања и коначну дебљину ламината.

Отирач се може проценити епоксидним и другим системима смола. Компатибилност треба проверити у односу на стварну формулацију смоле, а не претпостављати само на основу влакнастог материјала.

За вакуумску инфузију, материјал треба узети у обзир заједно са поставком за инфузију, протоком смоле и комплетном секвенцом ламината. Пробни узорак се може користити за проверу влажења, руковања и консолидације пре редовне производње.

Иуруис снабдевање и прилагођавање

Иуруис испоручује композитне материјале од влакана од 2017. Његов асортиман укључује материјале од угљеничних влакана, Е-гласс ровинг, простирке од стаклених влакана и ФРП производе.

Операција Таизхоу, Јиангсу укључује опрему за формирање, сечење и тестирање, са наведеним капацитетом производње композитних материјала од 2 милиона м² годишње.

За нову спецификацију, купци могу дати цртеж, узорак, постојећу спецификацију материјала, циљну тежину или потребне димензије. Ове информације се могу користити за одређивање конфигурације материјала и формата испоруке.

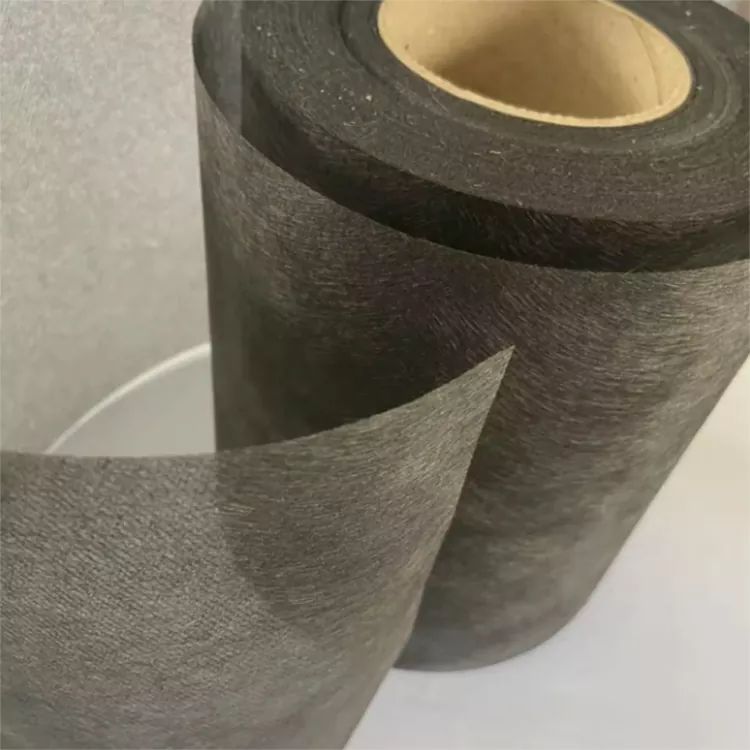

За површинску простирку од карбонских влакана за слој ојачања, стандардне ширине укључују 1 м и 1,25 м. О ширини, дебљини, дужини и димензијама се такође може разговарати за прилагођену производњу.

Често постављана питања

Шта је простирка од карбонских влакана?

То је неткана простирка направљена од сецканих угљеничних влакана. У композитном ламинату, може формирати распоређени слој од угљеничних влакана близу површине или између других слојева ојачања.

Да ли је то замена за ткану тканину од угљеничних влакана?

Не. Ова два материјала имају различите структуре. Ткана карбонска тканина обезбеђује дефинисане правце влакана, док простирка од сецканих влакана обезбеђује распоређенији распоред и обично се користи као додатни слој.

Које тежине су доступне?

Доступне су вишеструке површине утега. Избор зависи од захтеваног садржаја угљеничних влакана, положаја ламината, дебљине циља и захтева за готовим деловима.

Да ли се ширина и дебљина могу прилагодити?

Да. Стандардне ширине су 1 м и 1,25 м. Прилагођена ширина, дебљина, дужина и димензије могу се разговарати у складу са захтевима производње.

Може ли се користити са епоксидном смолом?

Да, може се проценити са епоксидним и другим системима смола. Компатибилност смоле и влажење треба потврдити тестирањем са стварном формулацијом.

Да ли је погодан за вакуумску инфузију?

Може се проценити за вакуумску инфузију. Резултат зависи од вискозитета смоле, подешавања инфузије, редоследа ламината и потребне дебљине завршне обраде.

Може ли пратити закривљене површине?

Структура нетканих исечених влакана може да се прилагоди закривљеним обликованим површинама. Стварно руковање зависи од тежине материјала, дебљине и геометрије дела.

Могу ли да затражим узорак пре масовне производње?

Да. Захтеви за узорке се могу расправљати на основу намераване примене, димензија, спецификације материјала и метода обраде.
